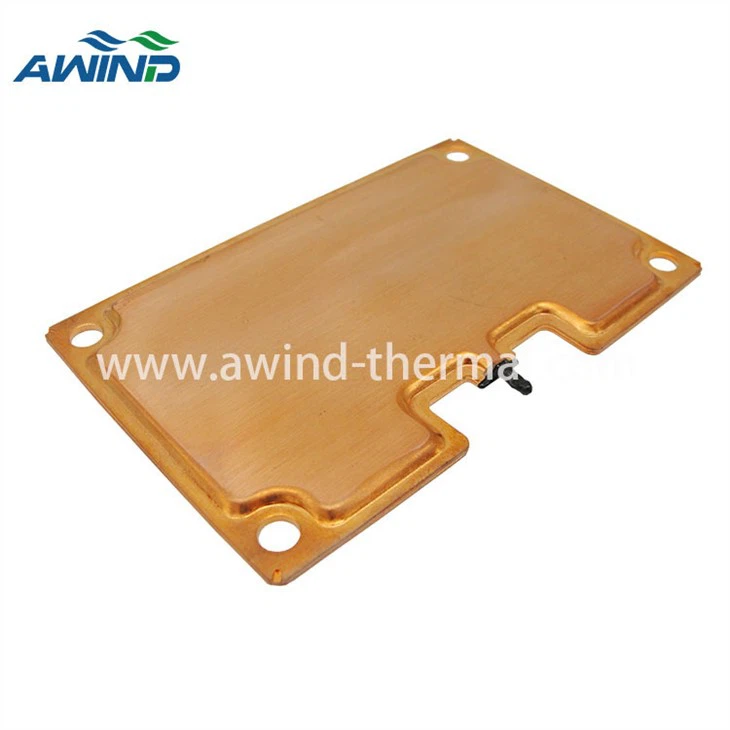

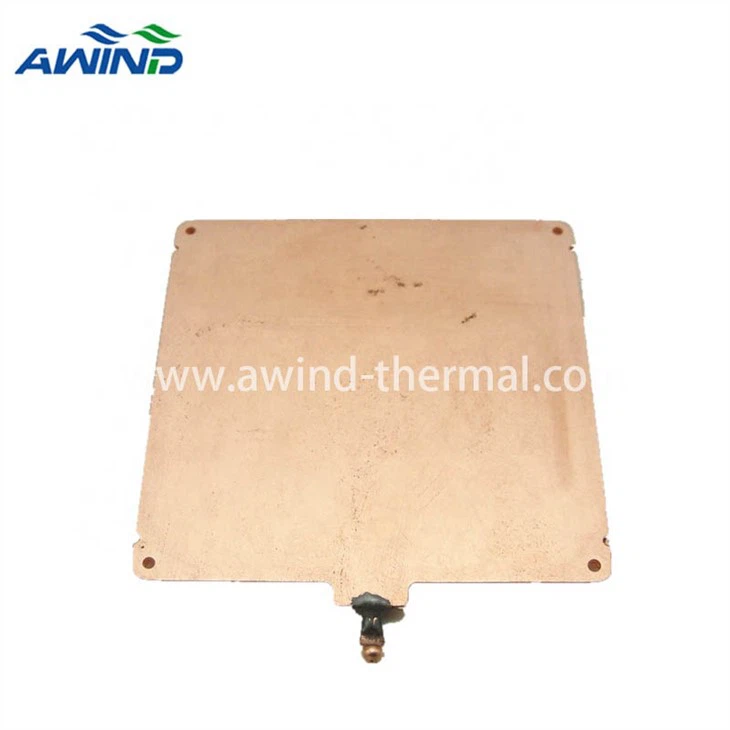

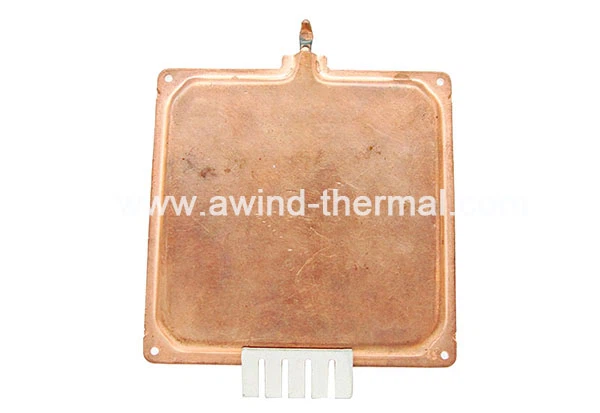

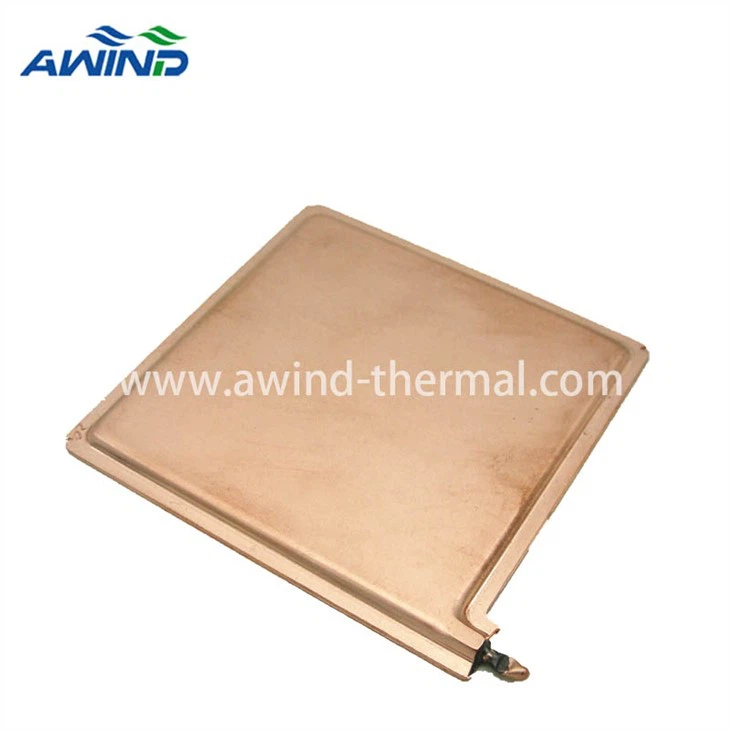

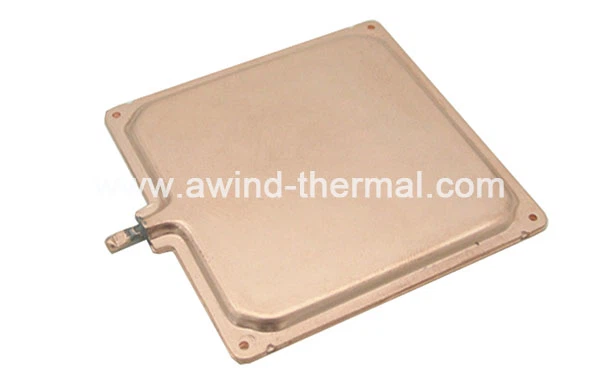

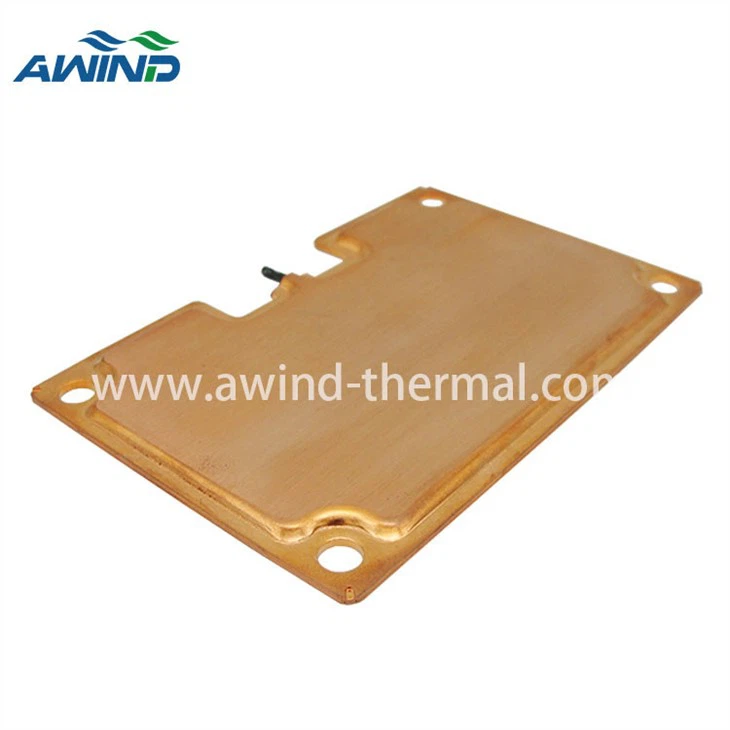

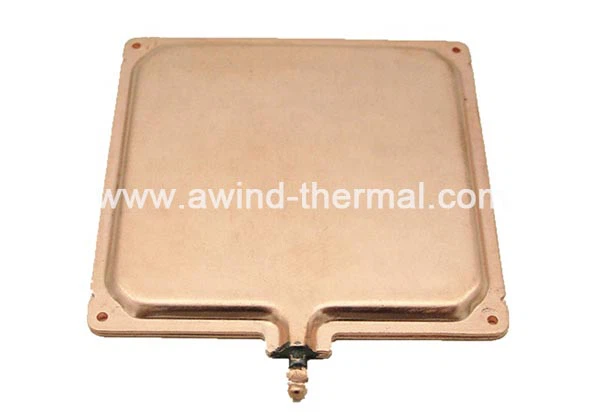

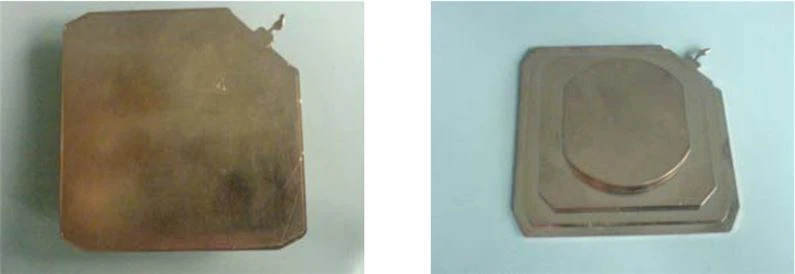

Tản nhiệt buồng hơi siêu mỏng

Buồng hơi (tản nhiệt VC)là một buồng tấm phẳng siêu mỏng khép kín hoàn toàn bao gồm tấm đáy, khung và tấm che, thành trong của buồng có cấu trúc để hấp thụ chất lỏng.

Tản nhiệt buồng hơi sử dụng chất lỏng chứa trong buồng riêng của nó để bay hơi và ngưng tụ liên tục, do đó có thể nhanh chóng đồng nhất nhiệt độ, do đó buồng hơi có thể dẫn nhiệt và khuếch tán nhiệt nhanh.

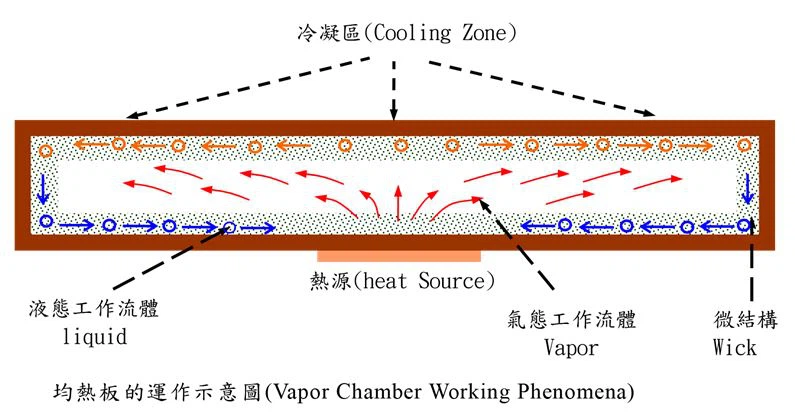

Nguyên tắc làm việc

Khi nhiệt được truyền từ nguồn nhiệt đến vùng bay hơi, chất lỏng làm mát trong buồng bắt đầu bay hơi sau khi được nung nóng trong môi trường chân không thấp. Lúc này, nó hấp thụ năng lượng nhiệt và giãn nở nhanh chóng, hơi lạnh trong khí nhanh chóng lấp đầy toàn bộ căn phòng. Khi khí làm việc tiếp xúc với vùng tương đối lạnh sẽ ngưng tụ. Nhiệt tích lũy trong quá trình bay hơi được giải phóng do hiện tượng ngưng tụ và chất lỏng làm mát ngưng tụ sẽ quay trở lại nguồn nhiệt bay hơi thông qua kênh mao dẫn của cấu trúc vi mô và hoạt động này sẽ được lặp lại trong buồng.

Tại sao nên sử dụng buồng hơi?

Với mức tiêu thụ điện năng ngày càng tăng của các linh kiện điện tử trên thị trường, mức độ kín và gắn ngày càng được thu nhỏ. Trong một không gian nhỏ, sự mâu thuẫn giữa hiệu suất của các linh kiện điện tử và dòng nhiệt cao do chúng tạo ra ngày càng trở nên nghiêm trọng. Vấn đề liên quan đến độ tin cậy và tuổi thọ của thiết bị liên quan.

Tuy nhiên, quạt và ống dẫn nhiệt theo phương pháp làm mát thông thường đòi hỏi không gian lắp đặt lớn hơn do hệ số thể tích riêng, đồng thời quạt cũng ồn và nhiệt dung riêng của không khí tương đối nhỏ. Đồng thời, lắp nhiều ống dẫn nhiệt cũng sẽ làm tăng khả năng chịu nhiệt tiếp xúc. Những yếu tố đó sẽ trở thành rào cản cản trở khả năng tản nhiệt của linh kiện điện tử.

Vì vậy, cần phải có một tấm tản nhiệt siêu mỏng phù hợp để tản nhiệt cho các linh kiện điện tử có mật độ dòng nhiệt cao trong không gian hẹp. Buồng hơi là loại ống dẫn nhiệt phẳng có khả năng truyền và khuếch tán nhanh dòng nhiệt tập trung trên bề mặt nguồn nhiệt đến vùng ngưng tụ lớn, từ đó thúc đẩy quá trình tản nhiệt, làm giảm mật độ dòng nhiệt trên bề mặt linh kiện. và đảm bảo hoạt động đáng tin cậy của nó.

So sánh buồng hơi và ống dẫn nhiệt

Nguyên lý hoạt động của buồng hơi cũng tương tự như ống dẫn nhiệt. Tất cả chúng đều được hoàn thiện trong khoang chân không và dẫn nhiệt thông qua quá trình bay hơi và dòng chảy của chất lỏng.

Sự khác biệt là đường truyền nhiệt của ống dẫn nhiệt là một chiều, hướng truyền là đơn, chủ yếu thực hiện truyền nhiệt một chiều từ nguồn nhiệt đến tản nhiệt. Tuy nhiên, đường truyền nhiệt của buồng hơi là hai chiều, nhiệt có thể được dẫn theo nhiều hướng ngang và tản nhiệt hiệu quả hơn.

Squy định:

Kỹ thuật & Kết cấu

Kỹ thuật niêm phong:Một quá trình nhiệt độ cao, áp suất cao, chân không và không có vật liệu hàn. Trong quá trình liên kết, các hạt vật liệu sắp xếp lại và làm cho độ bền bề mặt liên kết giữ nguyên như vật liệu gốc.

Định hướng trọng lực:Không có ảnh hưởng gì đến hướng trọng lực khi khoảng cách từ nguồn nhiệt đến phía buồng hơi trong khoảng 200mm.

Gia công sau:Hàng hóa hoàn thiện có thể gia công CNC, mài mòn và đánh răng.

Hình dạng:Căn cứ vào quá trình dập để đáp ứng yêu cầu của khách hàng.

Hỗ trợ nội bộ:Cột đồng, liên kết với tấm trên và tấm dưới.

Cấu trúc bấc:Bấc lưới nhiều lớp liên kết liên kết khuếch tán, Thiết kế bấc được phân loại.

Lỗ suy nghĩ:Thông qua các lỗ bên trong buồng hơi có sẵn, ren xuyên qua lỗ có sẵn.

Bệ đỡ:Bệ nhiều bước có sẵn.

Năng lực & thời gian giao hàng:

Dung tích:200K chiếc / tháng

Năng suất:Hơn 1,5KK chiếc được xuất xưởng. Người dùng cuối là IBM, Sapphire.

Lịch trình mẫu:Sau khi xác nhận bản vẽ, hoàn thành sau 1 ~ 2 tuần.

Lịch trình sản xuất:Sau khi nhận được PO, lô đầu tiên có thể được xuất xưởng sau 1 tháng.

Ứng dụng:

Do khả năng chịu nhiệt thấp, hiệu suất nhiệt độ đồng đều tốt và mật độ dòng nhiệt tới hạn cao,buồng hơihiện đang được sử dụng rộng rãi trong nhiều lĩnh vực, chẳng hạn như sản phẩm CNTT (máy chủ cao cấp, máy chủ, card đồ họa, máy tính để bàn, sổ tay), Thiết bị viễn thông/mạng (thiết bị viễn thông và viễn thông cao cấp, bộ chuyển mạch, bộ định tuyến), đèn LED công suất cao, Hệ thống điện IGBT, v.v.
