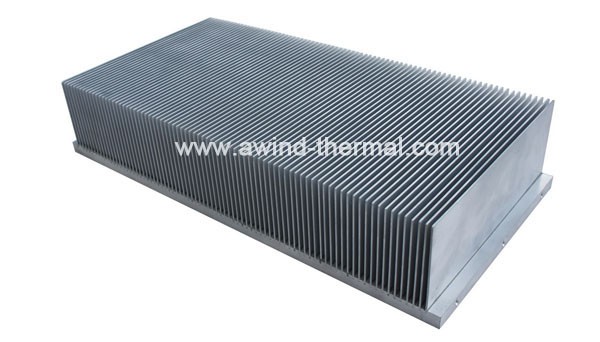

Bộ tản nhiệt dạng vây ngoại quan

Vây ngoại quantản nhiệtđược làm bằng đế nhôm/đồng với các vây riêng lẻ được liên kết vào các rãnh. Kỹ thuật vây liên kết là một kỹ thuật sản xuất tản nhiệt công suất cao thông thường.

Chúng tôi đã phát triển một số kỹ thuật liên kết thông qua các cải tiến kỹ thuật của riêng mình, bao gồm liên kết epoxy, hàn đồng và hàn nhiệt có tính dẫn nhiệt cao để nâng cao đáng kể độ tin cậy và ổn định của hệ thống làm mát cũng như tránh mọi rủi ro tiềm ẩn.

Các đế nhôm/đồng có thể được ép đùn, đúc khuôn hoặc gia công. Vây được đục lỗ từ phôi cuộn hoặc cắt từ phôi tấm mỏng. Các vây được chèn vào các rãnh cơ sở và được nối bằng epoxy, hàn đồng hoặc hàn.

Quy trình sản xuất

1. Đế được gia công hoặc ép đùn bằng nhôm hoặc đồng.

2. Các cánh tản nhiệt được dập từ nhôm hoặc đồng dạng cuộn.

3. Việc gắn vào đế được thực hiện bằng epoxy nhiệt, hàn đồng hoặc hàn.

Đặc trưng

1. Tỷ lệ khung hình cao hơn và mật độ vây cao hơn làm tăng diện tích bề mặt làm mát để tản nhiệt có hiệu suất cao.

2. Điện trở nhiệt thấp hơn để tản nhiệt thiết bị công suất cao.

3. Vây nhôm, đế đồng, đế nhôm có thể được lắp ráp thành các cụm vây ngoại quan.

4. Vây được chế tạo từ kim loại tấm hoặc ép đùn, có sẵn thiết kế tùy chỉnh, tấm kim loại được làm bằng vây, có thể cắt theo kích thước cụ thể.

5. Chúng tôi có thể tùy chỉnh cánh của bạn theo yêu cầu về hiệu suất nhiệt và hạn chế về chiều cao kích thước bao bì. Đối với những thiết kế phức tạp hơn, chúng ta có thể đùn các vây thành các hình dạng và chiều dài cụ thể.

6. Được sử dụng cho các ứng dụng làm mát đối lưu cưỡng bức công suất cao.

7. Nhựa liên kết có tính dẫn nhiệt cao giúp giảm thiểu tổn thất nhiệt.

8. Tản nhiệt nhiều hơn so với các bộ tản nhiệt thông thường có cùng diện tích.

9. Giảm tản nhiệt và khối lượng tổng thể của hệ thống.

10. Tăng diện tích bề mặt làm mát bằng nhôm lên gấp hai đến ba lần so với tản nhiệt truyền thống.

Sản xuất tản nhiệt vây anodized đen

Chúng tôi không khuyến khích nó do chi phí cao. Ngoài ra, lớp hoàn thiện màu đen không góp phần nhiều vào việc giảm nhiệt trong đối lưu cưỡng bức. Chất cromat vàng, trong suốt thường được sử dụng để bảo vệ các tản nhiệt dạng vây liên kết khỏi bị ăn mòn.

Tản nhiệt dạng vây ngoại quan làm bằng nhôm và đồng

Chúng tôi có nhiều thập kỷ kinh nghiệm trong lĩnh vực liên kết các cánh đồng vào đế nhôm. Vây đồng được lắp ráp kết hợp với vây nhôm để tiết kiệm chi phí và tăng hiệu suất tản nhiệt trong một số ứng dụng.

Ứng dụng

Các tính năng của tản nhiệt dạng vây liên kết bao gồm nhiều cánh tản nhiệt hơn trên mỗi inch, khe hở cánh tản nhiệt nhỏ hơn cũng như chiều cao và chiều rộng cấu hình linh hoạt để chúng phù hợp với các kích cỡ không gian ứng dụng khác nhau. Loại tản nhiệt này có kích thước nhỏ và trọng lượng nhẹ nên là sự lựa chọn lý tưởng để làm mát các thiết bị công suất cao. Tản nhiệt vây ngoại quan Awind được áp dụng rộng rãi cho Thiết bị IGBT, Thiết bị hàn, Thiết bị động cơ, Bán công suất cao, Hệ thống Laser, Năng lượng tái tạo, Tự động hóa nhà máy, Mô-đun nhiệt điện - TEC, Nguồn điện liên tục, Công tắc hàn AC, Thiết bị chỉnh lưu nguồn, Nguồn điện Thiết bị chỉnh lưu, Bộ truyền động động cơ điều khiển lực kéo.

Chú phổ biến: cụm tản nhiệt vây ngoại quan, Trung Quốc, nhà cung cấp, nhà sản xuất, nhà máy, tùy chỉnh, mẫu miễn phí, sản xuất tại Trung Quốc
